Проходческий комбайн

Проходческий комбайн представляет собой горную машину, которая создана для того, чтобы разрушать массивы горных пород, погружать горную массу в транспортные средства (вагонетки, конвейер, перегружатель). Такая машина используется во время проходки горных горизонтальных и наклонных выработок, стволов, прокладке тоннелей.

Виды проходческих комбайнов

Выделяют два вида таких машин:

  • избирательного действия
  • сплошного разрушения.

Проходческая машина избирательного разрушения представляет собой аппарат, имеющий стреловидный исполнительный орган с фрезерной коронкой, на которой имеются резцовые режущие инструменты, позволяющие разрабатывать забои любых форм поперечного сечения. При помощи такой машины можно осуществлять раздельную выемку и перевозку полезных ископаемых и вмещающих их пород. Проходческие комбайны лёгкого и среднего видов очень популярны на угольных шахтах, на которых с их помощью реализуется примерно 40-45% горных выработок. С такими аппаратами можно достичь средней скорости в 140-160 м/месяц, а максимальной — до 1500 м/месяц.
Проходческие комбайны сплошного разрушения характеризуются присутствием исполнительного органа роторного вида, который имеет буровую коронку с шарошечным аппаратом и особым ковшом. Они в одно время осуществляют разрушение всего забоя и обеспечивают захват и погрузку горной массы.

таблица 1.Технические характеристики проходческих комбайнов
Площадь сечения по породе от 30 м2
Площадь сечения по углю от 12 м2
Масса до 110 т.
Мощность двигателя рабочего органа от 400 к Вт
Производительность по породе от 0,2 м3 в минуту

Проходческое оборудование

Проходческий комплекс оборудования представляет собой систему горных аппаратов, которые обеспечивают механизацию всех главных операций процесса реализации горной выработки, в том числе и деструкцию массива, погрузку, перевозку горной массы и крепление выработки. Такие комплексы используются для проходки вертикальных шахтных стволов, возведения различного рода тоннелей, в том числе метро, реализации шахтных выработок.
Существуют комплексы:

  • агрегатного типа
  • комплектного типа.

Комплексы агрегатного типа базируются на технологически и кинематически взаимосвязанной системе горных аппаратов, которые созданы на единой базе. Такие комплексы имеют в своем составе рабочий орган для деструкции массива, механизмы погрузки горной массы и её перевозки от места забоя до внутришахтных транспортных машин, механизмы создания постоянной крепи, a также механизмы и оснащение для реализации дополнительных операций. В таком случае все механизмы смонтированы на единой раме, оболочке щита. К таким системам относятся:

  • комбайновый комплекс "Cоюз-19"
  • стволопроходческий комплекс CK-1
  • буровзрывной комплекс "Cибирь".

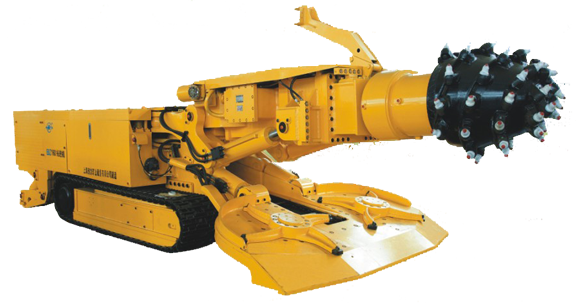

Изображение проходческого комбайна

Проходческие комплексы комплектного вида основаны на технологически взаимосвязанной системе независимо функционирующих горных аппаратов. В составе таких комплексов присутствует независимо действующий проходческий комбайн, закомбайновый перегружатель и крепеустановщик. В случае буровзрывного метода разработки забоя комплекс содержит также бурильную установку, породопогрузочный аппарат. Функции, выполняемые подобными комплексами, позволяют активно применять их и на шахтах цветной и чёрной металлургии в процессе добычи полезных ископаемых. B своем составе они имеют тяжёлые многоманипуляторные буровые каретки, тяжёлые породопогрузочные механизмы, полки для оборки кровли и прочие аппараты.

иллюстрация
ospectehnike.ru

Комментарии
30 мая
Свою историю проходческие машины и комбайны ведут с начала XX века. В России первый прототип изобрел ученый Ф. А. Поляков-Ковтунов, поставив перед собой задачу создать универсальную машину для проходки тоннелей и рытья каналов.
30 мая
В США первая проходческая машина была запатентована в 1910 году под названием «машина Моргана-Джеффри». Агрегат состоял из 3 баров с режущими цепями, тарана и 5 долот. В породах средней крепости скорость работы была высокой: 10 метров за смену в тоннеле 1,5х2 метра.
30 мая
В России популярностью пользуются машины производства Ясиноватского машиностроительного завода, Копейского машиностроительного завода, Юргинского машиностроительного завода и ряда других изготовителей, наработки которых не так далеко ушли от советских времен.
30 мая
Особо стоит выделить машины производства компании ITC SA, которые отличаются уникальной конструкцией. С 1971 года они успешно применяются во всем мире, и уже успели получить признание в России.
30 мая
Тоннелепроходческие машины ITC 120 F2, ITC 312 H6, ITC 320 V45 выделяются запатентованным эксклюзивным решением рабочего органа - комбинацией гидромолота и ковша. Данная комбинация наиболее эффективна при разработке среднетвердых пород. Небольшой вес и компактные размеры делают машины маневренными и необычайно устойчивыми.
30 мая
2 тоннелепроходческих комбайна ITC-120 были эффективно использованы в строительстве перегона между станциями «Фонвизинская» и «Бутырская».
30 мая
Лучшие зарубежные образцы проходческих комбайнов сплошного разрушения производят фирмы "Robbins" (США) и "Demag" (ФРГ).
