Подъемная установка

Подъемная установка является основным транспортным комплексом, который связывается подземную часть шахты (рудника) с поверхностью. Главной задачей такой установки можно назвать выдачу на поверхность полезных ископаемых и получаемой в ходе проходки горной выработки породы. Кроме этого подобные установки спускают и поднимают людей, перевозят горно-шахтное оборудование и материалы.
Вследствие отработки доступных месторождений полезных ископаемых шахтам и рудникам приходится уходить все глубже под землю. Поэтому для того, чтобы сохранить высокий уровень производительности подъемные установки должны иметь высокую скорость перемещения подъемных сосудов и большую грузоподъемностью.

Шахтные подъемные установки

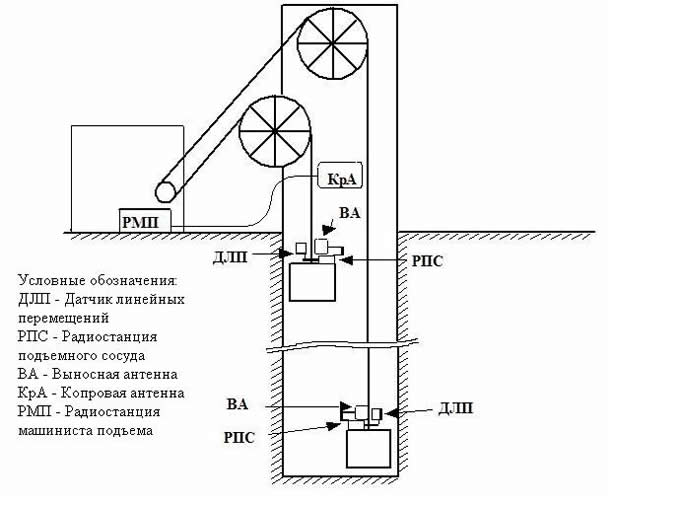

Схематичное изображение шахтной подъемной установки

Существуют шахтные подъемные установки (ШПУ), гарантирующие высоту подъема 2000 м, и грузоподъемность сосудов почти — 75 т, при максимальной скорости движения — 16 м/с. Европейские установки имеют скорость подъема около 30 м/с. Есть установки, которые могут перевозить сразу 150 человек.
Существует много классификаций подъемных установок. По назначению бывают:

  • главные. Такие установки поднимают на поверхность уголь
  • вспомогательные перевозят людей, аппаратуру и материалы
  • специализированные. Эти установки используются в качестве запасных выходов и для реализации аварийно-спасательной деятельности

По принципу действия:

  • цикличные. Имеют в качестве тягового органа канат, к примеру, одноканатная установка со шкивом трения (бесконечная откатка)
  • непрерывные – это конвейеры, углесосы и элеваторы.

По названию горной выработки:

  • вертикальные
  • наклонные. Наклонные скиповые и клетевые подъемники используют, когда угол наклона ствола составляет 25°, если угол меньше можно применять вагонеточный и конвейерный транспорт.

По виду подъемных сосудов установки бывают:

  • бадьевыми
  • клетевыми. Их применяют в шахтах низкой производительности
  • скиповыми. Односкиповые нужно использовать когда необходимо отдельно поднять разные сорта полезных ископаемых
  • комбинированными.

Среди основных частей подъемной установки можно выделить подъемную машину, привод с редуктором, подъемные сосуды, канаты, копер со шкивами.

Эксплуатация подъёмных установок

Подъемное устройство в шахте находится в здании с залом и подвалом. Машинный зал многоканатных установок находится на копре. В этом помещении имеются органы навивки, редуктор, мотор, пульт шахтного подъёма, реверсор, а в подвале – роторная магнитная станция, ящики сопротивления, аккумуляторы для аварийного освещения. В помещении в обязательном порядке должно присутствовать рабочее и аварийное освещение. Ведает подъёмной установкой главный механик шахты.
Периодически проводятся планово-предупредительный осмотр и ремонт. Для подъёмных установок осуществляются такие типы осмотров:

  • ежесменный
  • ежесуточный.

Текущий ремонт осуществляется каждую неделю членами бригады по осмотру и ремонту подъёмной установки под контролем подъемного механика. Капитальный ремонт вследствие своей сложности включает обязательную остановку подъёма на конкретные период времени по графику, который всегда составляет главный механик ПО.

иллюстрация
alex-avr2.livejournal.com

Комментарии
30 мая
Известны шахтные подъемные установки (ШПУ), высота подъема которых достигает 2000 м, грузоподъемность сосудов до — 75 т, а максимальная скорость движения — 16 м/с.
30 мая
В зарубежной практике максимальная скорость подъема достигает 30 м/с.
30 мая
Имеются подъемные установки, клети которых одновременно перевозят 150 человек. Мощность электроприводов составляет до 5-10 тыс. кВт. Масса подъемных канатов может достигать 30 т. При этом значительно увеличиваются динамические нагрузки при разгоне и торможении, особенно в режиме предохранительного торможения.
30 мая
За рубежом исследованиями по совершенствованию и разработке шахтного подъема занят ряд крупнейших фирм и предприятий: AEG, «Сименс-Шуккерт» (ФРГ), «Дженерал-Электрик» (США), ASEA (Швеция), «ЧКD-Прага» (Чехословакия) и др.
30 мая
Первая подъемная машина с электрическим двигателем начала работать на одной из шахт Германии уже в 1891 г.
30 мая
Грузоподъемность установки на угольных шахтах Англии в 1870 г. составляла максимально 4 т, а в 1912 г.—6 т. Скорость подъема соответственно изменилась с 5,25 до 14,6 м/с.
30 мая
Наибольшее распространение в горном деле получил способ уравновешивания с помощью различных противовесов, а также способ с использованием уравновешивающего хвостового каната, предложенный еще в 1821 г. в Германии.
