Хранение газа

Хранение газа играет важную роль для обеспечения бесперебойных поставок газа потребителям независимо от сезонных колебаний пиковых нагрузок.

Миллионы людей, включая газовую горелку на своей плите, даже не задумываются о всех тех проблемах, которые связаны с добычей, хранением и транспортированием «голубого топлива» от газового месторождения до их кухни.

Природный газ по магистральным газопроводам транспортируется от месторождения к потребителю. Для нормальной работы всей системы в ней должно поддерживаться определенное давление, которое регулируется с одной стороны величиной закачки газа в газопровод, а с другой стороны – количеством потребителей, которые этот самый газ «выкачивают» из газопровода.

Ни для кого не секрет, что в холодное время года потребление газа возрастает многократно. Чтобы снизить высокие пиковые нагрузки в зимний период и обеспечить надежную и бесперебойную подачу газа потребителю, газовики используют хранилища газа (газохранилища), в которых содержится некий резервный запас газа, который был туда закачан в теплое время года, когда потребность в газе была невелика.

Такие хранилища горючих газов располагаются под землей, и носят название ПХГ – подземных хранилищ газа. Подземное хранение газа осуществляется уже выработанных нефтяных и газовых месторождениях, водоносных пластах или соляных кавернах.

Способы хранения газов

Подземные хранилища газа в истощенных месторождениях

ПХГ в истощенных месторождениях являются наилучшим местом для хранения газа. Согласитесь, что хранить газ там, где он хранился природой на протяжении многих тысячелетий, очень удобно. Этот природный резервуар уже полностью разведан. Геологи изучили его геометрические размеры, форму площади газоносности, степень герметичности покрышки. На  таком объекте уже имеются  готовые скважины  и оборудование, при помощи которого месторождение эксплуатировалось. Теперь это оборудование и скважины можно использовать, как для закачки газа обратно, так и последующего его извлечения из ПХГ.

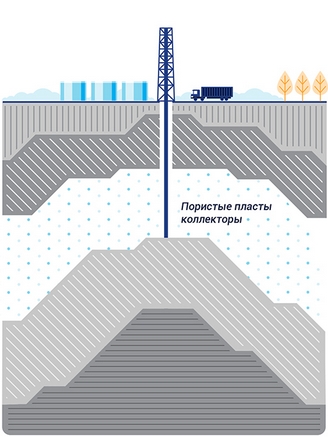

ПХГ1

Впервые истощенное месторождение было использовано под ПХГ в 1915 году. Канадцы на месторождении Уэлленд-Каунти провели опытную закачку газа, реализовав на практике теоретические задумки. Годом позже в США на месторождении Зоар было организовано первое в мире промышленное ПХГ, объем которого составил всего 62 млн. кубометров.

Первое подземное ПХГ в истощенном месторождении в СССР было создано в 1958 году в Самарской области.

В 1979 году в Ставропольском крае было начато строительство самого крупного в мире ПХГ в истощенном месторождении.

Подземные хранилища газа в водоносных структурах

ПХГ в водоносных структурах, конечно, не обладают таким удобством, как ПХГ в выработанных месторождениях, но тоже могут быть использованы для хранения газа. Основное требование, которым должен обладать пористый водоносный горизонт, чтобы в нем можно было организовать ПХГ – это непроницаемая покрышка, которая бы надежно удерживала газ под землей. Газ закачивается в пористый водоносный горизонт, вытесняя оттуда воду.

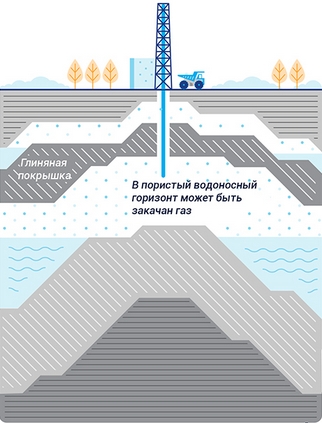

 ПХГ2

Первое в мире ПХГ в водоносном пласте создали американцы в 1946 году. В СССР такое месторождение появилось в 1955 году (Калужское ПХГ объемом 480 млн. кубометров газа). В 1977 году в СССР было построено самое крупное ПХГ в водоносном пласте объемом 4,5 млрд. кубометров газа (Касимовское ПХГ в Рязанской области).

Подземные хранилища газа в соляных кавернах

ПХГ в соляных кавернах обладают рядом преимуществ перед остальными ПХГ. Во-первых, такая соляная каверна априори имеет очень надежную покрышку, поскольку соляной купол обеспечивает абсолютную герметичность резервуара, поскольку непроницаем для газа. Во-вторых, такие ПХГ обеспечивают самую высокую суточную подачу газа. В-третьих, в таких ПХГ можно хранить как природный газ, так и жидкие углеводороды.

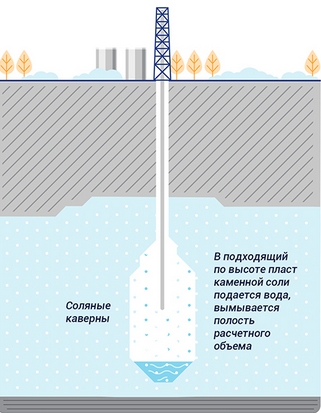

 ПХГ3

Однако, ПХГ в соляных кавернах строить достаточно долго и затратно. Если ПХГ на месте истощенного месторождения уже имеет готовый резервуар, в который можно закачивать газ, то в случае с соляной каверной все надо делать «ручками». Технология проста, но сам процесс формирования каверны занимает длительное время. В разведанный соляной пласт бурятся две скважины. По одной скважине в соляной пласт под давлением подается пресная вода, которая растворяет соль, а затем выкачивается на поверхность через другую скважину. Этот процесс идет до тех пор, пока не будет сформирована каверна подходящего размера. А, чтобы получилась каверна, пригодная для промышленного хранения природного газа, соляное месторождение должно быть достаточно мощным. Таких месторождений относительно немного.

Поскольку ПХГ в соляных кавернах обеспечивают самую высокую суточную подачу газа, о чем было сказано выше, такие подземные газохранилища используются для покрытия пиковых нагрузок. Производительность отбора газа из ПХГ в соляных кавернах на порядок выше, чем у остальных ПХГ, при этом количество циклов может достигать до 20 в год.

В настоящее время в мире существует всего около 70 подомных газохранилищ с общей активной ёмкостью около 30 млрд. кубометров газа.

Больше всего соляных ПХГ в США, в 31 газохранилище может находиться 8 млрд. кубометров газа. В России идет строительство 3 новых соляных ПХГ.

Подземные хранилища газа в твёрдых горных породах

Во многих странах нет соответствующих геологических условий, чтобы организовать ПХГ на базе истощенных месторождений, в водоносных пластах, соляных кавернах. Чтобы решить проблему, ученые разработали новые технологии создания ПХГ в угольных шахтах или каменных пещерах. Наибольшим опытом в этом направлении обладают Норвегия, США, Швеция, Чехия.

На данный момент «Газпром» на территории РФ эксплуатирует 23 ПХГ, расположенные в 27 геологических структурах. Все ПХГ расположены в основных районах потребления газа, обеспечивая в отопительный сезон 20-40% всех поставок газа.

Объем оперативного резерва газа, который был закачан в ПХГ накануне зимы 2018/19, составил 72,2 млрд. кубометров.

Хранение сжиженного газа

Сжиженный природный газ в последнее время завоевывает все новые и новые рынки, являясь перспективным энергоносителем, и реальной альтернативой классическому природному газу в газоснабжении удаленных районов.

Хранение сжиженного природного газа является важным процессом, в котором требуется обеспечение промышленной безопасности.

Сжиженный природный газ (СПГ) получается из традиционного природного газа при охлаждении до -160°С. СПГ хранится при криогенных температурах. Резервуары, в которых хранится СПГ, напоминают сосуд Дьюара. Разгерметизация такого хранилища может привести к возникновению пожаров и взрывов, поэтому обеспечение безопасности на объектах его хранения является очень важной задачей.

Резервуары для хранения СПГ делятся на три группы:

  1. Стационарные резервуары (объемом до 50 кубометров)  предназначены для долговременного хранения СПГ под давлением 0,2-6 атмосфер.
  2. Транспортные резервуары предназначены для доставки СПГ со склада потребителю. Предельное давление, под которым находится СПГ в таких резервуарах, достигает 16 атмосфер.
  3. Технологические резервуары (объемом менее 50 кубометров) предназначены для хранения сжиженного газа, производимого на комплексе.
