Ковка чугуна

Ковкий чугун – это разновидность чугуна, полученного термической обработкой белого чугуна. Отличительной особенностью ковкого чугуна является присутствие графита в хлопьевидной форме.

Какой чугун называют ковким

Надо понимать, что ковкий чугун, это не чугун, полученный ковкой. Изделия из ковкого чугуна при высокой влажности могут деформироваться даже при комнатной температуре. Данное свойство ковкого чугуна и предопределило его название.  Ковкий чугун получают литьем. Интересной и важной особенностью ковкого чугуна является отсутствие внутренних напряжений.

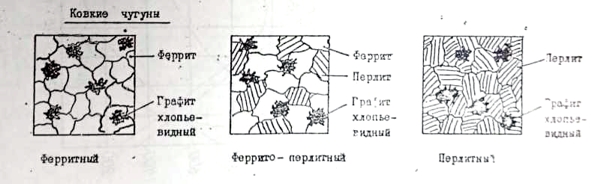

Ковкий чугун микроструктура

Виды чугунов

Напомним, что все чугуны подразделяются на следующие группы:

  • белые;
  • серые (ГОСТ 1412);
  • ковкие (ГОСТ 1215);
  • высокопрочные (ГОСт 7293 ).

В белом чугуне углерод присутствует в форме цементита. Белые чугуны обладают высокой твердостью и стойкостью к износу. По причине высокой твердости белый чугун очень трудно поддается обработке на металлорежущем оборудовании.

В сером чугуне углерод присутствует в пластинчатом виде. Серые чугуны не такие твердые, как белые. Основная сфера их применения в конструкциях, которые не испытывают ударных нагрузок.

В ковком чугуне графит присутствует в хлопьевидной форме. Из ковкого чугуна изготавливают изделия, работающие при высоких ударных и вибрационных нагрузках.

В высокопрочном чугуне графит присутствует в шаровидной форме. Высокопрочный чугун получают   модифицированием его магнием, который и обеспечивает формирование углерода в виде шариков. Высокопрочные чугуны по своим свойствам близки к углеродистым сталям. Из высокопрочного чугуна изготовляют поршни, коленчатые валы, различные компоненты систем торможения.

Получение ковкого чугуна

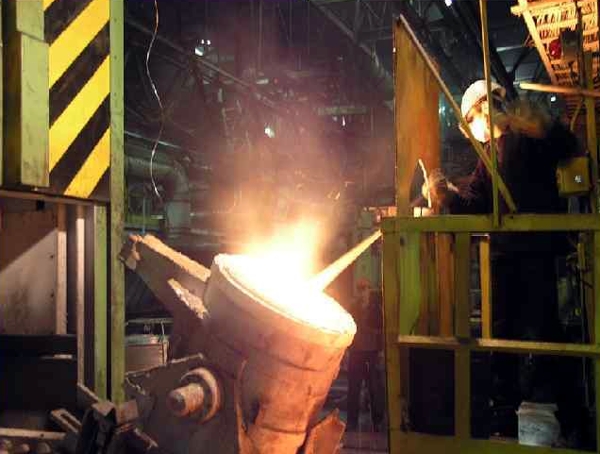

Ковкий чугун производство

Как уже было сказано выше, ковкий чугун получают термической обработкой белого чугуна с последующим томлением (выдержкой при определенной температуре).

Поскольку белые чугуны обладают плохими литьевыми качествами, при производстве ковких чугунов необходимо принимать меры, направленные на снижение дефектов литья. С этой целью белый чугун перегревается, а при отливке учитывается его усадка, а также изменение размеров заготовок во время томления, которое выполняется при температуре 1350-1450°С.

Процесс томления ковкого чугуна проводится в специальных цехах, где заготовки, выполненные из чугунных сплавов, размещаются в горшках, вмещающих до 300 отливок.

Максимальную прочность ковкий чугун получает, если проходит процесс отжига в горшках, выполненных из белого чугуна, легированного хромом.

Ковкий чугун производится в муфельных электропечах, которые могут в  режиме томления гибко регулировать температуру, при этом продукты сгорания топлива не контактируют с горшками, с уложенными заготовками.

Марки ковкого чугуна

Ковкий чугун маркируется КЧ 45 – 6. Первое число – это прочность на растяжение, второе – это  удлинение в процентах.

Основные физико-технические параметры ковкого чугунного сплава нормированы в ГОСТ 1215-79.

Конкретная марка КЧ непосредственно зависит от условий, в которых проводилось томление. После этой операции получают три класса чугуна КЧ:

  • Ферритный класс содержит феррит и хлопьевидный графит:
    • КЧ 30-6
    • КЧ 33-8
    • КЧ 35-10
    • КЧ 37-12
    • Перлитный класс содержит перлит и хлопьевидный графит:
      • КЧ 45-7
      • КЧ 50-5
      • КЧ 56-4
      • КЧ 60-3
      • КЧ 65-3
      • КЧ 70-2
      • КЧ 80-1,5
      • Ферритно-перлитный класс содержит феррит, перлит и хлопьевидный графит.

Структура ковкого чугуна

Компактные графитовые включения, являющиеся основной особенностью микроструктуры ковкого чугуна, определяют его высокую прочность и пластичность. Ковкий чугун с низким содержанием углерода является единственным видом чугуна, который поддается сварке. Он хорошо прессуется, расчеканивается, легко заполняя зазоры и пустоты.

Состав ковкого чугуна:

  • C – 2,4-3,0%
  • Si – 0,8-1,4%
  • Mn – 0,3-1,0%
  • P – до 0,2%
  • S – до 0,1%

Пройдя процесс томления, ковкий чугун содержит аустенит и графит.

При медленном охлаждении цементит, входящий в состав перлита, разлагается, и структура приобретает вид из феррита и графита (ферритный ковкий чугун).

При быстром охлаждении получается перлитный ковкий чугун, поскольку вторая стадия разложения отсутствует.

Применение ковкого чугуна

Применение изделий из ковкого чугуна обусловлено его механическими свойствами, которые находятся между сталью и серым чугуном. С одной стороны ковкий чугун обладает высокими показателями текучести, износостойкости, хорошими антикоррозионными свойствами. С другой стороны, ковкие чугуны высокопрочны, что позволяет их использовать в производстве трубопроводной арматуры для газа и воды.

При низких температурах ковкий чугун становится достаточно хрупким и боится ударных нагрузок.

Изделия из ковкого чугуна широко применяются в машиностроении, автомобилестроении, железнодорожном транспорте.

Наибольшее применение нашли ферритные отливки, производство которых дешевле. Из ферритного ковкого чугуна изготавливают картеры редукторов, ступицы, крюки, скобы, хомутики, муфты, фланцы.

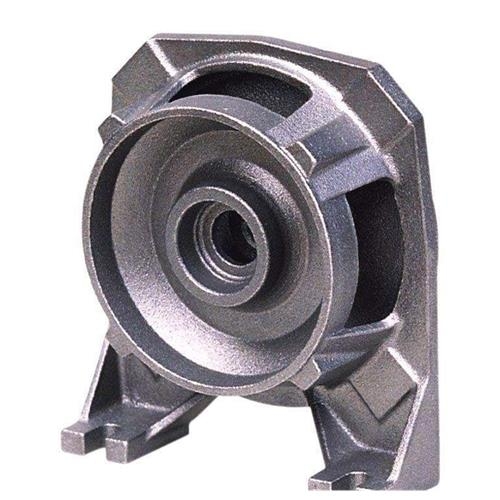

Изделия из ковкого чугуна

Перлитный ковкий чугун используется для изготовления деталей, работающих в узлах под высокими нагрузками. Из перлитных чугунов изготавливают вилки карданных валов, звенья и ролики цепей конвейера, тормозные колодки.

Ковкий чугун используют для получения отливок с тонкой стенкой,   размер которой может колебаться в диапазоне от 3 до 40 мм.
