Чугунные трубы

Чугунные трубы являются материалом, издавна нашедшим свое применение в системах наружной и внутренней канализации, отопительных системах, а также системах водоснабжения. Не смотря на то, что с появлением металлопластиковых труб чугунные трубы стали использоваться несколько меньше, однако полностью вытеснить их из обихода пока не удалось ни одному материалу. Стоит отметить, что чугунные трубы перестали использоваться в быту в качестве, например, канализационных труб, но некоторые их виды и далее продолжают активно использоваться.

Производство чугунных труб осуществляется из так называемого серого чугуна. Серый чугун представляет собой сплав железа и углерода, который во время охлаждения металла образует хлопьевидные или пластинчатые включения. Серый чугун подвергается легированию церием, магнием, а также другими металлами, в результате чего происходит модификация углерода, в процессе которой он приобретает шаровидную форму. Благодаря этому,  прочность и пластичность серого чугуна значительно возрастают, что существенно увеличивает срок эксплуатации изготовленных из него деталей – до 100 лет. Легированный серый чугун получил название высокопрочного чугуна и имеет маркировку ВЧШГ. Все трубы производятся в соответствии ГОСТ.

Качество и производство чугунных труб должно соответствовать требованиям, прописанным в ГОСТ 9642-98 и 9583-75. Все чугунные трубы должны иметь сертификат соответствия. Итак, напорные канализационные чугунные трубы ГОСТ 9583-75 производятся с шаровидным графитом, а канализационные чугунные трубы ГОСТ 9642-98 производятся из серого чугуна, легированного пластичным графитом.

Применение чугунных труб

Совсем до недавнего времени трубы из серого чугуна активно применялись в водопроводных сетях. Данные трубы имели большой диаметр и служили для организации водоснабжения микрорайонов и поселков. Также такие трубы использовались в канализационных системах, где из них монтировались стояки, лежаки, коллектора и выпуски.

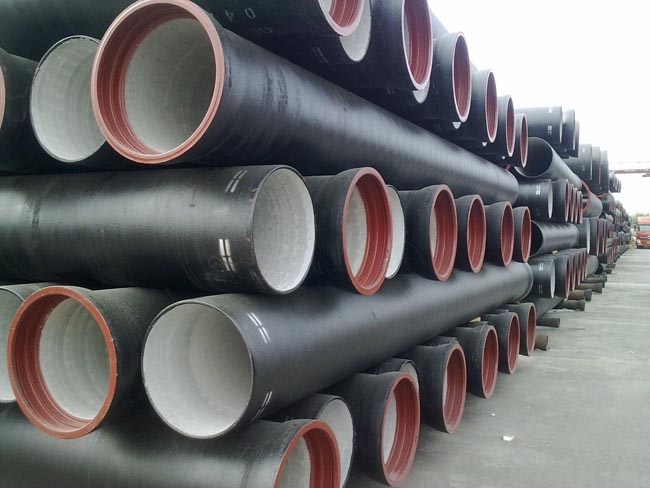

Канализационные трубы

В настоящее время в водопроводах на замену чугунным трубам пришли стальные. Это связано с одним очень весомым недостатком труб из серого чугуна, который заключается в слабом соединении двух подобных элементов между собой, что приводило к расхождению труб во время грунтовых подвижек. В канализации данные трубы применяются по сей день. Во многих многоквартирных домах, которые были построены еще в 90-х годах, система отвода канализационных стоков в подвале сооружена из чугунных труб.

На самом деле чугунные трубы, произведенные из высокопрочного материала, имеют достаточно широкую область применения. Их применяют:

  • в напорных и самотечных канализационных системах;
  • для строительства теплотрасс;
  • для поднятия при необходимости стоков на необходимую высоту;
  • в качестве обсадных труб при бурении;
  • для строительства магистралей нефтегаза высокого давления.

Большим преимуществом чугунных труб является их высокая устойчивость к повреждению коррозией, чем и обусловлена его достаточно длительная эксплуатация.

Также чугунные трубы применяются в производственных отопительных котлах. Однако, в них идут специальные экономайзерные чугунные трубы, основным предназначением которых является предварительный подогрев поступающей в котел воды, после чего уже в котле происходит нагрев воды для отопления до необходимой температуры. Экономайзер выполняет роль своеобразного теплообменника, в котором ребристые трубы выполняют функцию передатчика тепла.

Характеристика чугунных труб

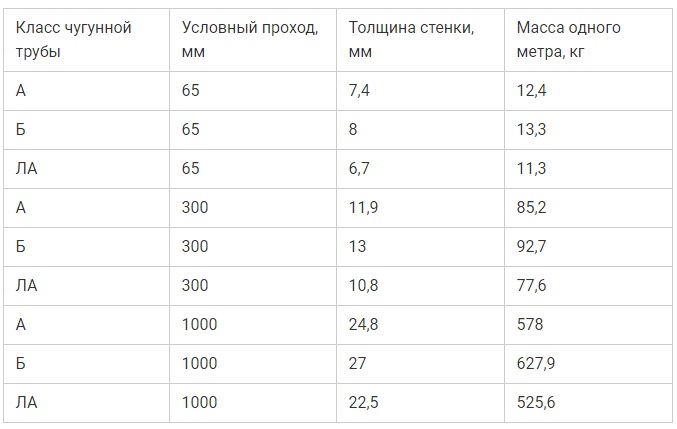

Чугунные раструбные трубы подразделяются на три класса: А, Б и ЛА. Главное их отличие друг от друга заключается в толщине стенки. Все они имеют одинаковый удельный проход, размер которого колеблется в пределах 65 – 1000 мм. Основные характеристики приведены в таблице чугунных труб:

Таблица чугунных труб

Монтаж чугунных труб

На сегодня на рынке существует два вида чугунных труб – SME – с раструбом и без него – SMU. В связи с этим, крепление чугунных труб осуществляется по-разному. Однако, подготовка к монтажу одного и второго вида осуществляется по одному и тому же принципу. Оба вида труб предварительно проходят проверку на качество, а именно:

  • проверяется диаметр, который должен соответствовать указанному значению;
  • проверяется диаметр раструба, который также должен соответствовать заявленному значению;
  • края изделий должны быть чистыми, а также металл на них должен быть распределен равномерно;
  • трубы простукиваются с целью определения в теле чугуна раковин;
  • - осматривается изоляционный слой. Битумное покрытие должно иметь гладкую поверхность, а также должно выдержать нагрев до температуры в + 800С.

Монтаж раструбных труб осуществляется таким образом, что в раструб, который всегда находится с одной стороны, вставляется противоположный конец другой трубы. При таком соединении два элемента на стыке соединяются таким образом, чтобы избежать возможные протечки. Для этого используют защитный прочный раствор, который заливается в зазор, образующийся между раструбом и вставленной в него второй трубой. В качестве такого раствора используется цементная или асбоцементная смесь. Однако, с помощью раствора тоже невозможно придать полную герметичность стыку, в связи с чем также используются дополнительные материалы. Раструбный стык герметизируется в таком порядке:

  • с помощью пропитанной заранее смолой пакли, которую сворачивают в жгут, имеющий диаметр 6 – 8мм;
  • образованный жгут наматывается на конец вставляемой трубы до того момента, как будет осуществлен монтаж. Стоит отметить, что герметик не должен попадать во внутреннюю часть трубы;
  • далее трубные элементы стыкуются;
  • с помощью конопатки осуществляется забивание жгута в зазор. При этом жгут занимает 2/3 глубины стыка;
  • остальная глубина заполняется уплотняющим раствором.

Стоит отметить, что чугунные трубы имеют очень большой вес, в связи с чем есть риск неустойчивого размещения трубопровода. В связи с этим при монтаже трубопровода каждую трубу следует крепить надлежащим образом. Если трубы укладываются в траншеи, то дополнительного крепления не требуется, главная задача, в данном случае, это выдержать линейность. Если же трубопровод прокладывается вертикально по несущим конструкциям, то необходимо уделить внимание надежности крепежным изделиям. Для этого используются металлические хомуты, специальные консоли, крюки. Один из крепежей в обязательном порядке устанавливается под раструбом, остальные распределяются по всей длине трубопровода.

Следует отметить, что металлу свойственно расширяться и сужаться по мере изменения температуры, в связи с чем будут изменяться и размеры труб. В связи с этим крепления должны быть надежными, но не жесткими, чтобы чугунный трубопровод мог иметь подвижность.

Крепление чугунных труб без раструба осуществляется с использованием специальной муфты – короткого трубного изделия, имеющего внутренний диаметр такой же величины, как внешний диаметр соединяемых изделий. Муфта имеет три части: соединительный элемент с двумя стягивающими хомутами. Крепится данная муфта при помощи болтов. Посредине внутри муфты расположен упор, ограничивающий вхождение труб внуть. Герметичность стыка обеспечивается резиновыми манжетами, расположенными внутри муфты с двух краев. Монтаж чугунных труб без раструба осуществляется в таком порядке:

  • разбор муфты;
  • надевание хомутов на трубы;
  • вставка краев труб в муфту;
  • установка хомутов, в которые вставляются болты;
  • затягивание болтов с целью стяжки хомутов.

Чугунные трубы также могут соединяться и с другими видами труб – стальными или пластиковыми. С первыми чугунные трубы соединяются с использованием специальных пресс-фитингов или переходников. Внешний диаметр такого проводника должен иметь такой же размер, как и внутренний диаметр раструба. С одной стороны переходник должен иметь трубную резьбу. Переходник может иметь вид прямого или же быть под углом.

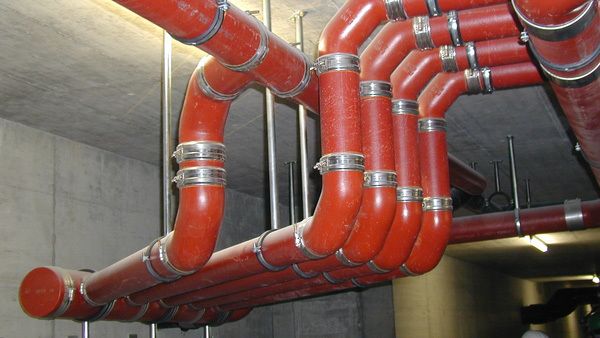

Монтаж чугунных труб

Переходник вставляется в раструб, после чего осуществляется его герметизация описанным выше способом. С другого края наматывается фум-лента, которая выполняет роль герметика, накручивается муфта, в которую накручивается сгон, к которому и приваривается стальная труба.

Чугун с пластиком может быть соединен следующими способами:

  • с помощью специального резинового переходника – «жабы». Перед началом установки поверхность как переходника, так и трубы, смазывается герметиком. После этого «жаба» вставляется в раструб, а в нее – пластиковая труба.
  • посредством чеканки. Данный способ аналогичен соединению чугуна с чугуном, однако, в цементный раствор в данном случае используется с добавлением клея ПВА;
  • с помощью сантехнического силикона. Данный способ уместен тогда, если величина зазора между раструбом и пластинкой превышает 2 мм;
  • комбинированным способом, используя три перечисленные выше;
  • с использованием переходника, как при соединении чугуна и стали.

Ремонт чугунных труб

В том случае, если чугунная труба повреждена, что мешает ее эксплуатировать надлежащим образом (например, в ней образовалось отверстие, через которое происходит утечка воды), необходимо произвести ремонт. Существует несколько вариантов ремонта чугунных труб:

  • использование резины, которую плотно наматывают на поврежденное место вокруг трубы, после чего закрепляют хомутами или проволокой;
  • использование бинта, который смачивают в жидком цементном растворе и обматывают место протечки в несколько слоев. Рекомендовано в такой раствор добавлять не воду, а жидкое мыло. Использование трубопровода после данного вида ремонта допускается только после полной просушки заделки;
  • использование ортофосфорной кислоты и окиси меди, которые смешивают в пропорциях 2:3. Данная смесь способна застывать в короткий промежуток времени, в связи с чем следует при таком ремонте работать очень быстро.

Таким образом, не смотря на появление новых материалов, все же чугунные трубы являются достаточно востребованными и в настоящее время в связи с тем, что обладают хорошими техническими характеристиками.
